穿墻連接器是為“跨越屏障”而專門設計的，而普通連接器大多是為“板對板”或“線對板”在屏障的同一側進行連接而設計的。

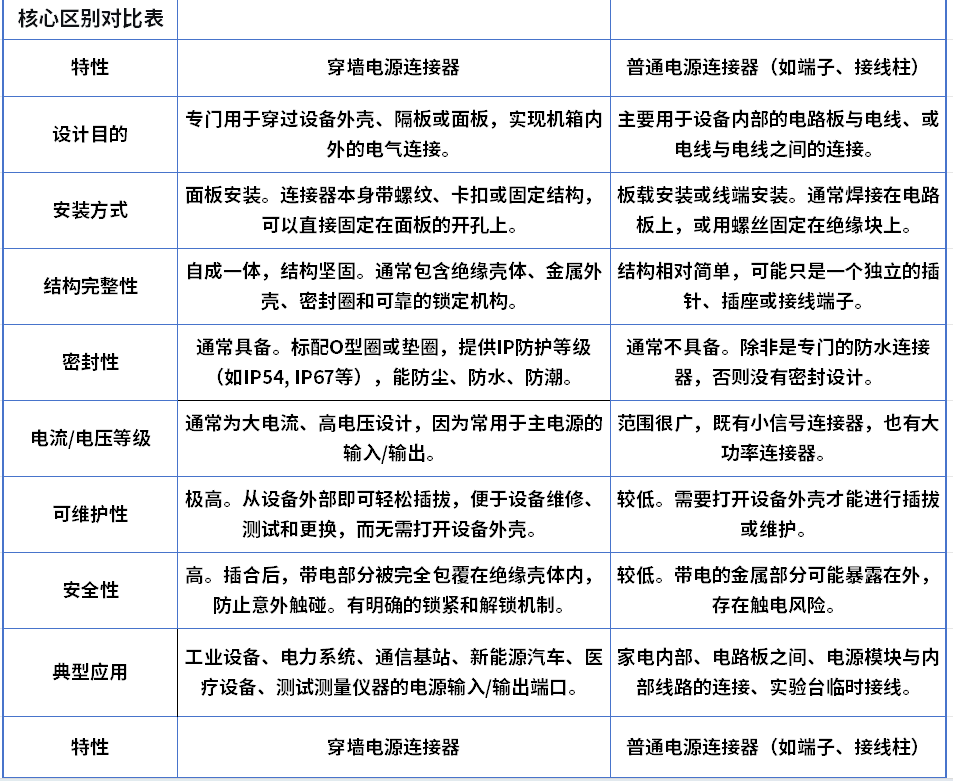

下面我們從幾個維度進行詳細對比：
詳細解釋與圖解

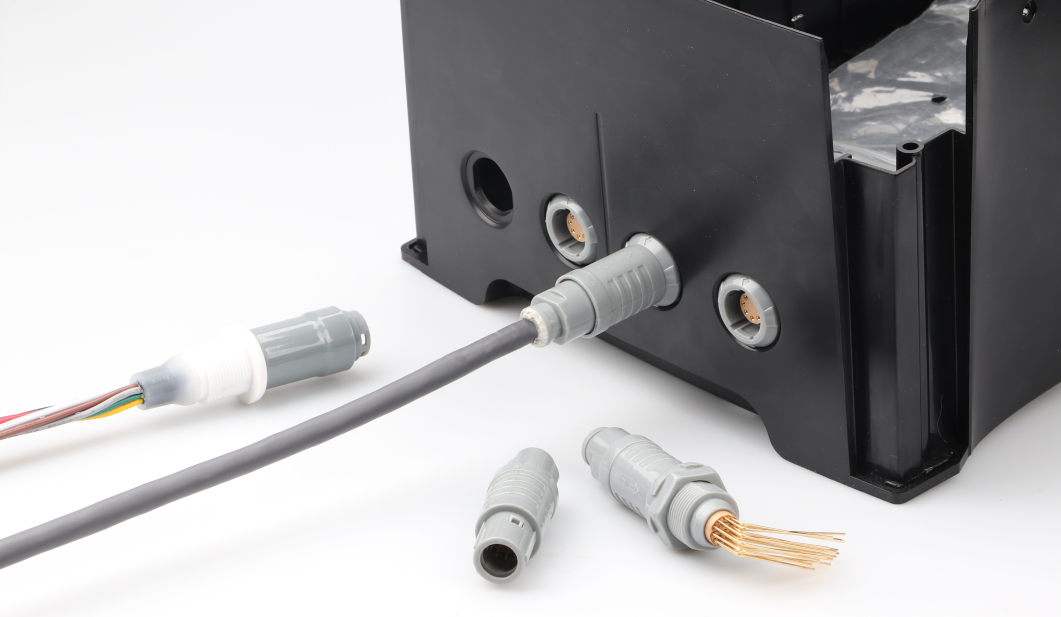

1. 穿墻電源連接器
設計特點：
面板固定機制：它有一個螺母或卡簧，可以從面板內側將其鎖緊在開孔上。連接器的主體部分在設備外部，尾部（接線端）在設備內部。
集成式密封：在連接器與面板的接觸面，以及公母頭插合的界面，都裝有橡膠密封圈，確保環境密封。
** robust 的接觸件**：使用 heavy-duty 的插針和插孔，能夠承受較高的電流（例如數十安培甚至數百安培）。
·
工作方式：
1. 將連接器從設備外部穿過面板開孔。
2. 從設備內部擰上固定螺母，并將其壓緊密封圈。
3. 將內部導線連接到連接器的尾部接線端（如螺絲端子、焊杯或壓接端）。
4. 將外部電源線連接到配套的公頭或母頭上。
5. 將外部插頭與面板上的插座對準并插合，通過螺紋或卡扣鎖緊。
優點：
1. 提供環境密封，保護設備內部。
2. 便于操作和維護，無需拆卸設備。
3. 堅固耐用，能承受振動和沖擊。
4. 提升設備的安全性和專業外觀。
常見例子：
·
航空插頭：金屬外殼，螺紋鎖緊，多種針數配置，其中大電流版本常用于電源。
·
·
IEC 60320 C13/C14 接口：電腦、顯示器后面的那種電源插座，就是一種標準的穿墻連接器。
工業用圓形電源連接器：如：莫科連品牌的產品。
2. 普通電源連接器
設計特點：
·
無固定結構：它們本身沒有用于直接固定在設備外殼上的機械結構。
·
·
無密封設計：絕大多數普通連接器不考慮防水防塵。
·
·
安裝依賴性強：它們需要依靠電路板或額外的支架來固定。
·
工作方式：
·
板對板：直接焊接在PCB上，連接兩塊電路板。
·
·
線對板：一端焊接在PCB上，另一端連接電線。
·
·
線對線：直接連接兩根電線，通常通過絕緣塊或簡單的塑料外殼固定。
·
缺點（在需要穿墻的場景下）：
·
如果強行用普通連接器引線出設備外殼，需要在面板上開孔，這會：
·
o
破壞設備的密封性，灰塵和濕氣容易進入。
o
o
連接器無法可靠固定，容易因拉扯導致脫落或短路。
o
o
帶電部分暴露，有安全隱患。
o
o
看起來不專業，不可靠。
o
總結
選擇哪種連接器，完全取決于你的應用需求：
·
當你的設計需要將電源從設備的一個隔間引到另一個隔間，或者從設備內部引到外部環境時，必須使用穿墻連接器。 這是保證設備完整性、安全性、可靠性和易維護性的關鍵。
·
·
當所有連接都在一個封閉的、受保護的單一空間內部完成時，使用普通的電源連接器就足夠了，這樣成本更低，結構更簡單。
·
一言以蔽之：穿墻連接器是“門戶”，而普通連接器是“內部的橋梁”。
