M12連接器常見編碼速覽

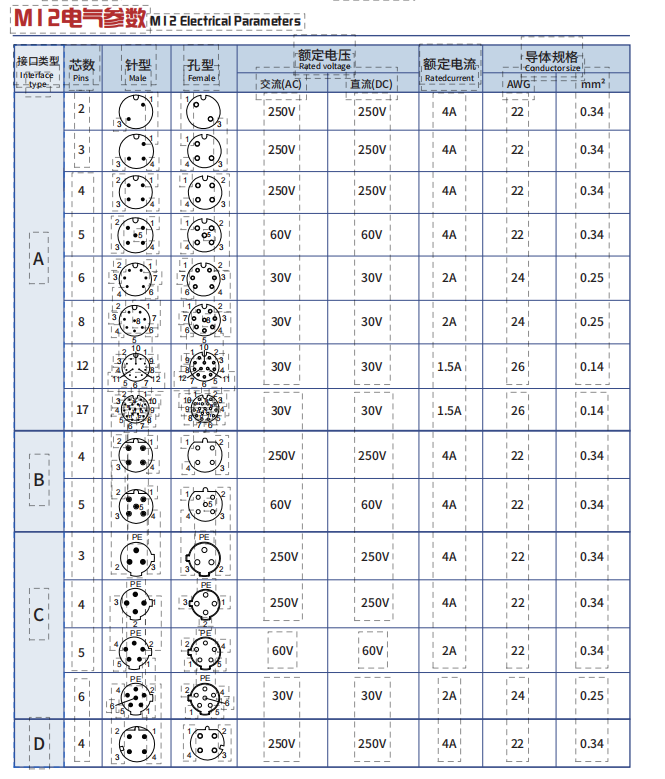

編碼類型 | 主要用途 | 典型針數 | 關鍵特性 |
A 編碼 | 傳感器、執行器、直流電源、1 Gbps以太網 | 2-17芯 | 通用型，最常見，用于信號和直流電 |
B 編碼 | PROFIBUS等現場總線 | 4-5芯 | 特定協議，常用于工業自動化控制系統 |
C 編碼 | 交流電源 | 3-6芯 | 交流電專用，正逐漸被S編碼取代 |
D 編碼 | 工業以太網（如PROFINET）、100M以太網 | 4芯 | 支持中等速率網絡，絕緣體常為綠色 |
X 編碼 | 高速以太網（10 Gbps） | 8芯 | 高性能，專為千兆及以上高速數據傳輸設計 |
S 編碼 | 交流電源（高功率） | 2-（3+PE）芯 | 用于交流電連接，可替換C編碼電力部件 |
T 編碼 | 直流電源（高功率） | 2-（3+PE）芯 | 用于直流電連接，可替換A編碼電力部件 |
深入了解編碼的細節
除了表格中的基本信息，了解以下細節能幫助你更好地使用M12連接器：
·
物理防誤插設計：每種編碼的連接器在塑料絕緣體的特定位置都有獨特的凸鍵和鍵槽。這使得只有相同編碼的公頭和母頭才能配對插入，從根本上防止了不同電氣設備間的錯誤連接。
·
·
編碼的演進：技術在發展，編碼也在迭代。例如，X編碼因其卓越的高速性能，在未來有望逐步取代A編碼和D編碼在以太網應用中的地位。而在電源領域，新型的S編碼（交流）和T編碼（直流）也正在逐步取代傳統的A編碼和C編碼的電源功能；
如何選擇合適的編碼
面對不同的應用場景，你可以參考以下原則進行選擇：
·
常規傳感器與信號：最通用的A編碼是首選，覆蓋了絕大部分傳感器、執行器及IO-Link設備的連接需求。
·
·
工業網絡與通信：
·
o
組建PROFINET等工業以太網，且速率在100M時，應選擇D編碼。
o
o
若需千兆或萬兆的高速傳輸，則必須使用X編碼連接器。
o
·
特定現場總線：如果您的設備使用PROFIBUS總線，則需要配套使用B編碼的連接器。
·
·
電源連接：
·
o
對于交流電源，考慮正在普及的S編碼。
o
o
對于直流電源，除了使用A編碼外，也可考慮專為直流設計的T編碼。
o
總結
M12連接器的編碼系統是工業自動化領域高效、可靠互聯的基石。理解并正確使用A、B、D、X等編碼，就如同為復雜的工業設備配備了正確的“對話語言”，能確保你的系統穩定、高效地運行。莫科連專注連接器13年，1000+客戶案例，遠銷歐美多個國家，自主研發團隊，專業提供高端工業連接器以及連接器線束，可以按照您的需求定制產品！歡迎您來電咨詢！
